Nel Dettaglio

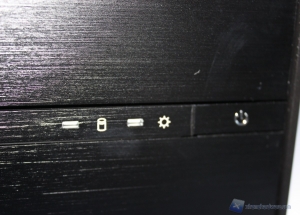

Lo Shuttle XPC Barebone SZ87R6 come il fratello SH87R6 si presenta in una forma semi cubica in colorazione nera, molto semplice ma curata nel design. Nella parte frontale, rifinito con un bordino cromato, troviamo uno slot per un Lettore/Masterizzatore DVD o Blu-Ray. Sotto tale lettore sono inoltre presenti due Led, uno di stato e l’altro per l’Hard Disk con il classico pulsante di accensione. Infine, nascoste da un pannello con apertura a click, troviamo due porte USB 3.0, due porte USB 2.0 ed i jack da 3,5 millimetri per il microfono e le cuffie. La linea è molto curata e minimalista ma ospita tutto quello di cui si può aver bisogno. Shuttle ha voluto personalizzare ulteriormente il frontale aggiungendo il logo della serie XPC.
I lati dello Shuttle XPC Barebone SZ87R6 sono realizzati in alluminio spazzolato di colore nero che conferiscono un aspetto elegante e al contempo stesso una funzione dissipativa. Sono presenti dei fori per l’espulsione dell’aria calda.
La parte superiore dello Shuttle XPC Barebone SZ87R6 è rifinita anch’essa con una verniciatura nera che ricorda l’alluminio spazzolato e non presenta fori per l’espulsione dell’aria. Si consiglia quindi di montare il Barebone in uno spazio che non blocchi o limiti il ricircolo d’aria per evitare freeze o crash del sistema dovuto ad un aumento eccessivo delle temperature interne.
Nella parte inferiore dello Shuttle XPC Barebone SZ87R6 invece troviamo quattro piedini in plastica bianca che manterranno stabile il PC. Presente inoltre un adesivo con riportato il nome ed il modello del Barebone con tutte le informazioni dell’azienda compresi il serial number e l’ID number del PC.
Prima di procedere all’analisi dell’interno, diamo uno sguardo all’alimentatore fornito in dotazione cuore di questo mini-pc targato Shuttle.

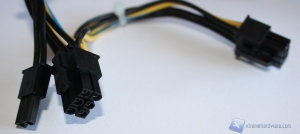

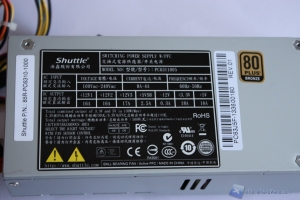

L’alimentatore in dotazione è un modello OEM prodotto per Shuttle, contraddistinto dalla sigla PC6311005, con un wattaggio di 500 Watt con certificazione 80 Plus Bronze in grado di garantire massima stabilità al sistema senza problemi di sorta. L’alimentatore è dotato di un cavo PCI-Express a 6+2 pin ed uno a 6 Pin con due rail da 16 Ampere ciascuna in grado di reggere schede video dedicate. Nella tabella di compatibilità VGA di Shuttle vengono riportate schede come la GTX 770 o la 780, che in questo caso a differenza dell’alimentatore dello Shuttle SH87R6, possono essere montate senza problemi.
Non ci resta che procedere con l’analisi interna dello Shuttle XPC Barebone SZ87R6.
